Cách tính chiều dài bulong neo chính xác và dễ áp dụng

Chiều dài bulong neo cần được xác định phù hợp với chiều sâu chôn, phần ren nhô và cấu tạo của từng loại bulong. Cách tính chiều dài bulong neo chính xác giúp đảm bảo khả năng liên kết, thuận tiện khi lắp đặt và hạn chế sai lệch trong quá trình thi công. Trong bài viết này, Bulong Thanh Hải sẽ hướng dẫn công thức tính, các thông số cần xác định và ví dụ minh họa để bạn dễ dàng áp dụng vào thực tế.

Vì sao cần tính chiều dài bulong neo chính xác?

Việc xác định và tính toán chính xác chiều dài bu lông neo (bu lông móng) rất quan trọng trong các cấu trúc xây dựng.

Các lý do quan trọng để tính toán chiều dài bu lông neo chính xác:

• Đảm bảo khả năng chịu lực và chống nhổ: Độ sâu chôn vào bê tông (phần L₁) phải đạt tiêu chuẩn (thường từ 10 - 12 lần đường kính ren) để tạo ra lực ma sát và giữ cho bu lông ổn định, ngăn chặn việc bu lông bị tuột hoặc bị nhổ khi cột phải chịu tải trọng lớn, tác động của gió bão hoặc lực động đất.
• Truyền tải lực an toàn từ cột xuống móng: Bulong neo hoạt động như một "cầu nối", chịu toàn bộ tải trọng (lực kéo, lực cắt, momen) từ cột thép đến móng bê tông cốt thép. Tính toán sai chiều dài có thể làm giảm diện tích chịu lực hoặc gây ra sự mất liên kết.
• Đảm bảo kỹ thuật khi lắp đặt chân cột:
• Phần ren lộ trên mặt móng (L₂ hoặc L₃) cần phải có chiều dài đủ để có thể lắp vừa với bản mã chân cột, đai ốc (ecu) và long đền, cùng với độ dư cần thiết (5 - 10 mm) để siết chặt.
• Nếu chiều dài quá ngắn sẽ không gắn được đai ốc; còn nếu quá dài sẽ gây cản trở, thừa thãi hoặc cần phải cắt bỏ, làm mất thẩm mỹ và tốn chi phí.
• Ngăn ngừa lãng phí hoặc chi phí sửa chữa:
• Nếu tính toán sai (bulong ngắn), công trình sẽ không thể lắp đặt được, dẫn đến việc phải đục bê tông hoặc nối thêm bu lông, rất tốn kém và ảnh hưởng đến cấu trúc móng.
• Nếu tính toán thừa thì chủ đầu tư sẽ lãng phí chi phí cho nguyên liệu sắt thép.
• Đảm bảo tiến độ và chất lượng thi công: Việc xác định kích thước chính xác giúp nhà thầu sản xuất hàng loạt mà không sai số, tránh hiện tượng lệch tâm lỗ chân cột, phải thực hiện gia công lại.

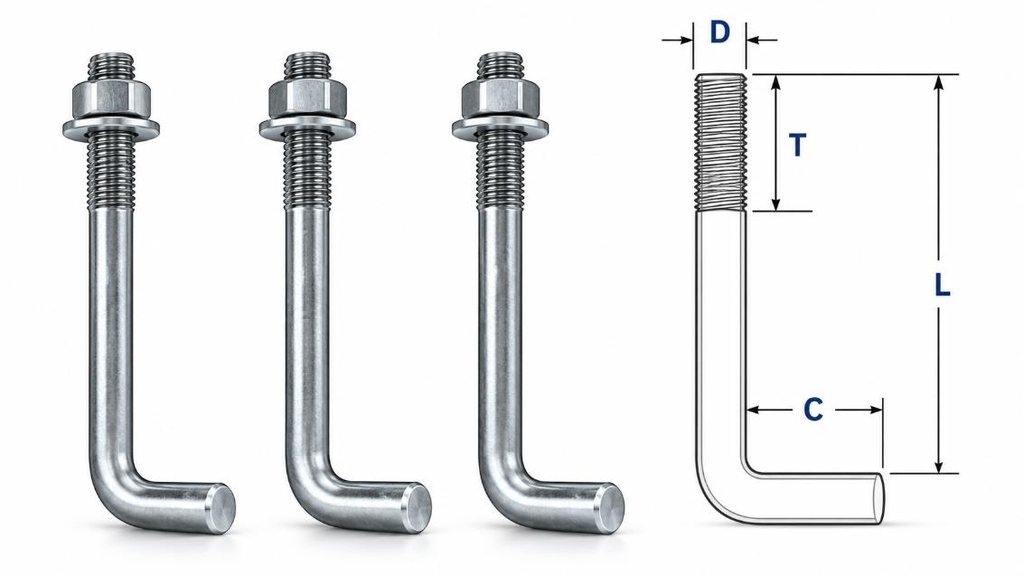

Việc xác định chiều dài bulong neo chính xác là yếu tố quan trọng trong quá trình thi công xây dựng và kết cấu thép

Tìm hiểu thêm: Cách đọc ký hiệu trên đầu bulong chính xác và dễ hiểu

Công thức tính chiều dài bulong neo

Chiều dài của bulong neo được xác định bằng công thức:

L = L1 + L2 + L3 + L4

Trong đó:

• L₁ (Chiều sâu chôn vào bê tông): Thường là từ 10 × d đến 12 × d (với d là đường kính thân bulong). Một số nguồn tài liệu tính chiều dài chôn từ 15d - 25d cộng thêm phần bẻ móc khoảng 4d tùy thuộc vào loại bulong thẳng, chữ L hoặc chữ J.
• L₂ (Chiều dài đoạn ren): Thường có chiều dài từ 2 × d đến 2,5 × d.
• L₃ (Chiều dày): Bằng tổng chiều dày của bản mã chân cột, đai ốc (ecu) và vòng đệm (long lanh).
• L₄ (Phần dư nhô ra): Thường được để dư khoảng từ 5mm - 10mm để đảm bảo an toàn khi lắp đặt.

Ví dụ:

Cần bulong M20, chôn sâu 400mm, bản mã dày 10mm, chiều dài ren yêu cầu là 60mm, phần dư là 10mm.

Áp dụng công thức: L = 400 + 60 + 10 + 10 = 480mm.

Do đó, nên chọn bulong M20 x 500mm để đảm bảo đủ tiêu chuẩn kỹ thuật.

Bảng chiều dài bulong neo tham khảo theo đường kính

Dưới đây là bảng tham khảo nhanh để bạn chọn kích thước của bulong neo tương ứng với đường kính và chiều dài ren, dựa trên tiêu chuẩn thi công thực tế:

Chú ý: Hình dáng của đầu bulong (như chữ J, L, U, hoặc đầu côn thẳng…) có thể thay đổi kích thước để bảo đảm độ bám chắc vào móng.

Xem thêm: Dịch vụ gia công bulong neo theo yêu cầu uy tín, đúng tiến độ

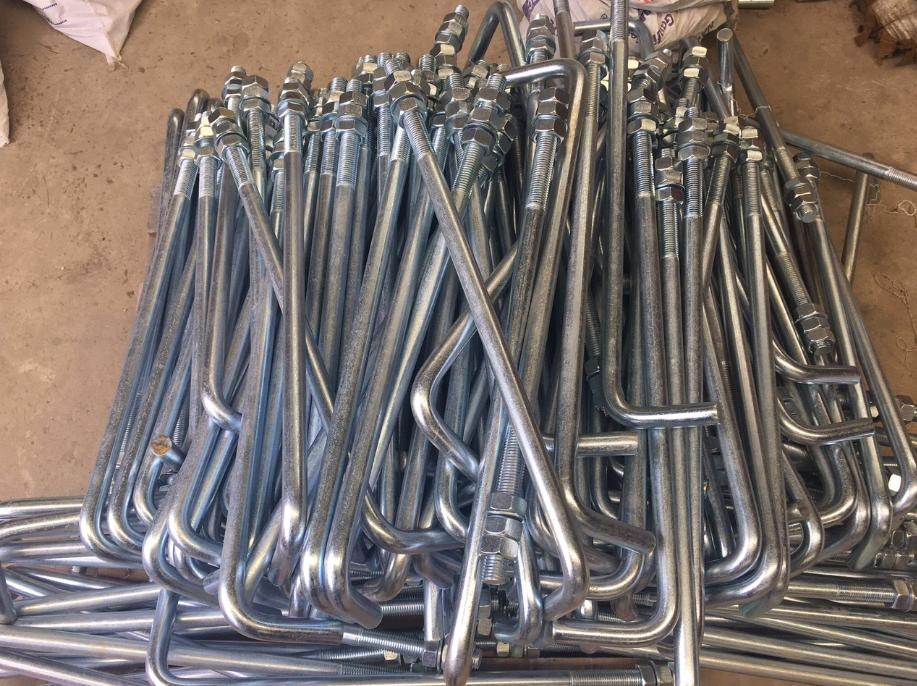

Lưu ý khi tính và lựa chọn chiều dài bulong neo

Một số lưu ý khi tính và lựa chọn chiều dài bulong neo:

• Không chọn bulong quá ngắn: Chiều dài không đủ có thể làm giảm chiều sâu neo và khả năng chịu lực kéo của bulong.
• Không chọn bulong quá dài: Phần chiều dài dư không cần thiết có thể gây lãng phí vật tư và ảnh hưởng đến quá trình lắp đặt.
• Đảm bảo đủ chiều dài ren: Phần ren nhô cần đủ để lắp bản mã, long đền, đai ốc và siết chặt mối liên kết.
• Căn cứ vào bản vẽ thiết kế: Kiểm tra bản vẽ móng, bản mã, chiều sâu chôn và các yêu cầu kỹ thuật từ kỹ sư thiết kế trước khi lựa chọn.
• Gia công theo thông số thực tế: Với công trình có bản vẽ CAD hoặc yêu cầu kích thước riêng, nên đặt bulong neo theo đúng thông số gia công để đảm bảo độ chính xác khi thi công.

Tham khảo: Báo giá bulong neo kết cấu thép chi tiết trên thị trường hiện nay

Nắm rõ cách tính chiều dài bulong neo giúp lựa chọn đúng quy cách, đảm bảo yêu cầu liên kết và hạn chế lãng phí vật tư trong quá trình thi công. Khi xác định chiều dài, cần căn cứ vào chiều sâu chôn, phần ren nhô, bản mã và yêu cầu kỹ thuật của từng công trình.

Nếu bạn cần gia công bulong neo theo bản vẽ hoặc thông số riêng, hãy liên hệ Bulong Thanh Hải - 0918 079 227 để được tư vấn quy cách phù hợp. Đơn vị cung cấp đa dạng bulong, ốc vít, phụ kiện cơ khí và bulong neo, đáp ứng nhu cầu sử dụng cho nhiều công trình và hạng mục khác nhau.
