Bulong neo chân cột: Cấu tạo và cách thi công đúng kỹ thuật

Trong ngành xây dựng, bu lông neo chân cột là một loại vật liệu thiết yếu. Với khả năng bền bỉ và chịu lực tốt, sản phẩm này đóng vai trò kết nối, đảm bảo sự ổn định cho các thành phần trong cấu trúc. Trong bài viết dưới đây, Bulong Thanh Hải sẽ tổng hợp và cung cấp thông tin chi tiết về hình dáng, phương pháp thi công, tiêu chuẩn và giá cả của bu lông neo chân cột.

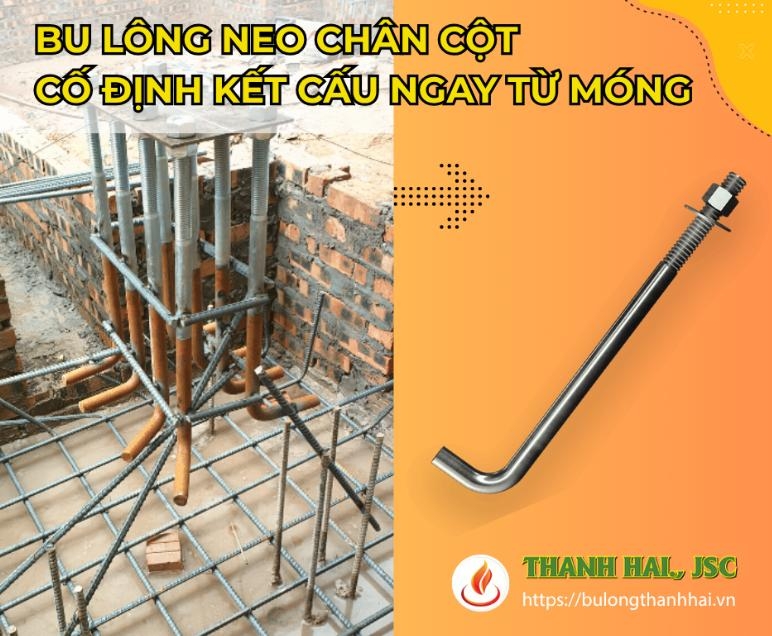

Bulong neo chân cột là gì?

Bulong neo chân cột (còn gọi là bu lông móng) là một bộ phận cơ khí thiết yếu được chôn vùi trong bê tông móng. Chức năng của chúng là gắn kết chắc chắn chân cột (thường là cột bằng thép) với nền móng, hỗ trợ truyền tải trọng từ cấu trúc phía trên xuống móng, đảm bảo sự ổn định cho công trình.

👉 Bulong neo là gì? Phân loại và ứng dụng chi tiết trong xây dựng

Cấu tạo và kích thước

Một bộ bu lông neo chân cột tiêu chuẩn thường bao gồm các thành phần như sau:

• Thân bu lông: Được gia công với ren ở một hoặc cả hai đầu, được làm từ thép tròn đặc và có thể ở dạng thẳng hoặc bẻ thành hình L hoặc J.
• Đầu neo: Có thể gập dạng L, uốn dạng J, hoặc lắp thêm bản đệm/thanh neo (anchor plate) để nâng cao tính năng chống trượt ra khỏi bê tông.
• Đai ốc và vòng đệm: Bao gồm từ 1 đến 2 đai ốc kết hợp với vòng đệm phẳng hoặc vênh nhằm mục đích siết chặt chân đế.
• Bản mã: Là tấm thép được hàn sẵn vào chân cột thép, có lỗ để lắp đặt bu lông neo.

Cấu trúc của bu lông móng chân cột bao gồm một thanh thép hình trụ, với một đầu được gia công ren, phần còn lại được chế tạo theo kiểu chữ L, J, U, V, LA, JA,... tùy theo yêu cầu.

Dưới đây là bảng thông số kỹ thuật và kích thước chi tiết của sản phẩm bulong neo móng chân cột:

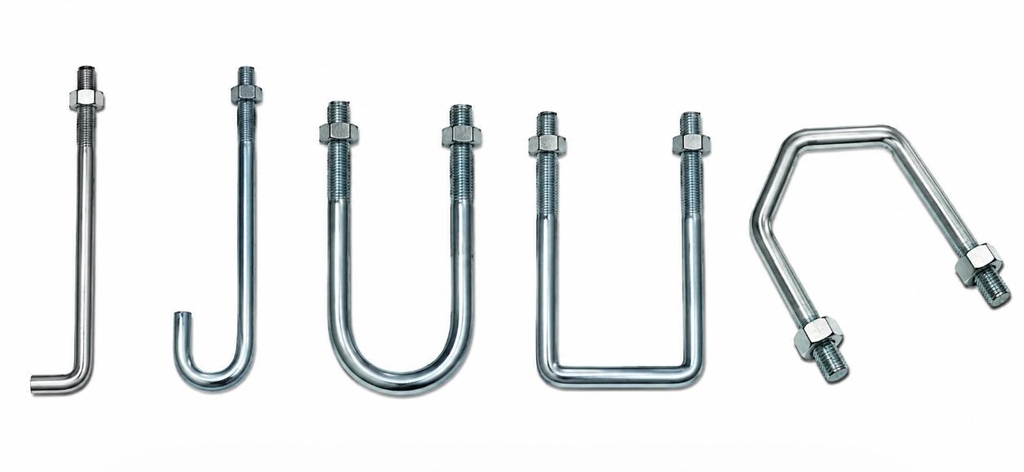

Phân loại bulong neo chân cột

Dưới đây là những loại bu lông neo thông dụng:

Phân loại theo hình dạng

• Bu lông neo dạng L: Dễ gia công, sử dụng phổ biến.
• Bu lông neo dạng J: Tăng cường khả năng chống kéo trượt, phù hợp với trọng tải lớn.
• Bulong neo kiểu chữ U: Thân có hình dạng cong như chữ U, hai đầu đều có ren, chủ yếu được sử dụng để cố định chân cột dạng ống, trụ đèn hoặc ống dẫn.
• Bu lông neo chữ I (dạng thẳng): Là thanh thép tròn có ren được gia công ở một đầu. Dễ chế tạo nhưng khả năng chống trượt và chống xoay kém hơn các loại có mấu.

Phân loại theo cấp độ bền

• Cấp độ bền thường: 4.6, 5.6 (dành cho công trình nhẹ).
• Cấp độ bền cao: 8.8, 10.9 (dùng cho các tòa nhà cao tầng, cầu trục, kết cấu chịu lực lớn).

Phân loại theo xử lý bề mặt

• Bu lông thô (chưa qua xử lý).
• Mạ kẽm bằng phương pháp điện phân.
• Mạ kẽm nhúng nóng (phổ biến nhất cho công trình ngoài trời).

👉 Bulong lục giác là gì? Cấu tạo, phân loại và ứng dụng chi tiết

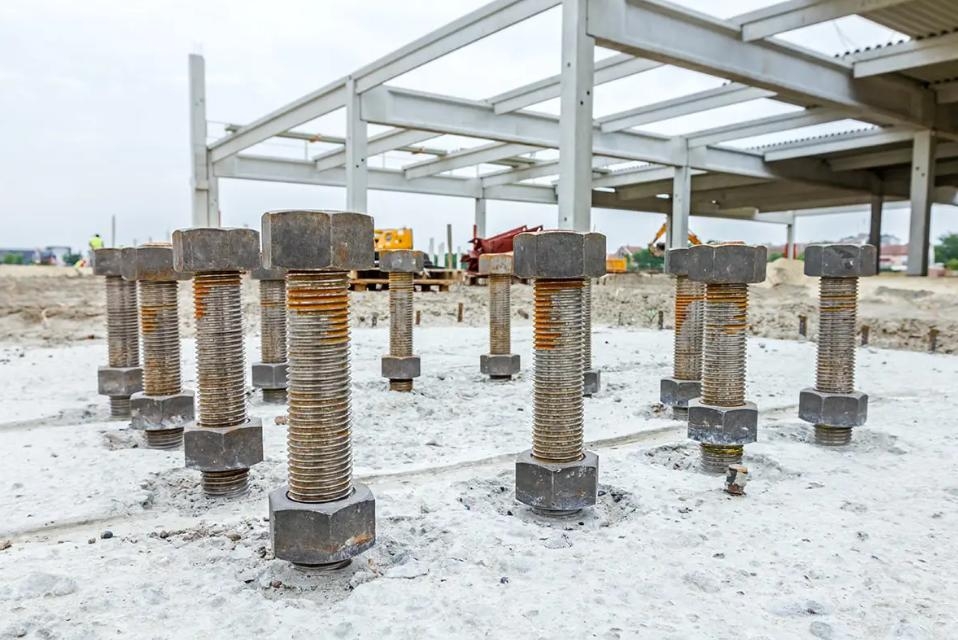

Công dụng của bulong neo chân cột

Bu lông neo chân cột có nhiều ứng dụng trong lĩnh vực xây dựng, đặc biệt là trong các công trình yêu cầu độ bền cơ khí cao. Dưới đây là một số ứng dụng của loại bu lông này:

• Nối liên kết các thành phần cấu trúc của các công trình như cầu, tòa nhà và nhà máy.
• Kết nối các phần tử trong máy móc và thiết bị cơ khí.
• Được sử dụng trong ngành sản xuất ô tô và xe máy.
• Ứng dụng trong lĩnh vực điện tử và viễn thông.

Cách tính toán bu lông neo chân cột

Trong mỗi bản vẽ kỹ thuật, kỹ sư sẽ quy định cụ thể về kích thước, khoảng cách và chiều sâu chôn của bu lông neo. Tuy nhiên, các thông số này vẫn phải đảm bảo tuân thủ tiêu chuẩn an toàn tối thiểu theo quy định của Bộ luật Xây dựng Quốc tế (IBC).

Theo tiêu chuẩn này, khi lắp đặt bu lông neo cần lưu ý một số yêu cầu cơ bản như sau:

• Khoảng cách tối đa giữa các bu lông neo không được vượt quá 8 feet (khoảng 1829mm).
• Đối với công trình cao trên 2 tầng, khoảng cách tối đa phải nhỏ hơn 4 feet (khoảng 1219mm) để tăng độ ổn định và khả năng chịu lực cho kết cấu.
• Đường kính tối thiểu của bu lông neo phải đạt 1/2 inch, tương đương khoảng 12,7mm.
• Chiều sâu chôn bu lông tối thiểu trong bê tông là 7 inch, tương đương khoảng 178mm, nhằm đảm bảo khả năng bám dính và chịu lực an toàn.

Việc tuân thủ đúng các tiêu chuẩn này giúp hệ thống chân cột và móng công trình liên kết chắc chắn hơn, hạn chế nguy cơ xê dịch hoặc mất an toàn trong quá trình sử dụng.

Một số cách tính toán độ bền kéo của bu lông:

• Đối với bu lông nhúng trong epoxy và gắn vào nền bê tông:

F = D x 3,1415 x L x 800 psi.

• Đối với bu lông nhúng trong epoxy gắn vào nền thép:

F = D x 3,1415 x L x 1600 psi.

• Đối với bu lông nhúng trong bê tông:

F = 800 psi x 3,1415 x 1,4142 x H ^ 2.

Trong đó:

• F là lực kéo bu lông
• D là lỗ khoan
• L là chiều dài của lỗ khoan.

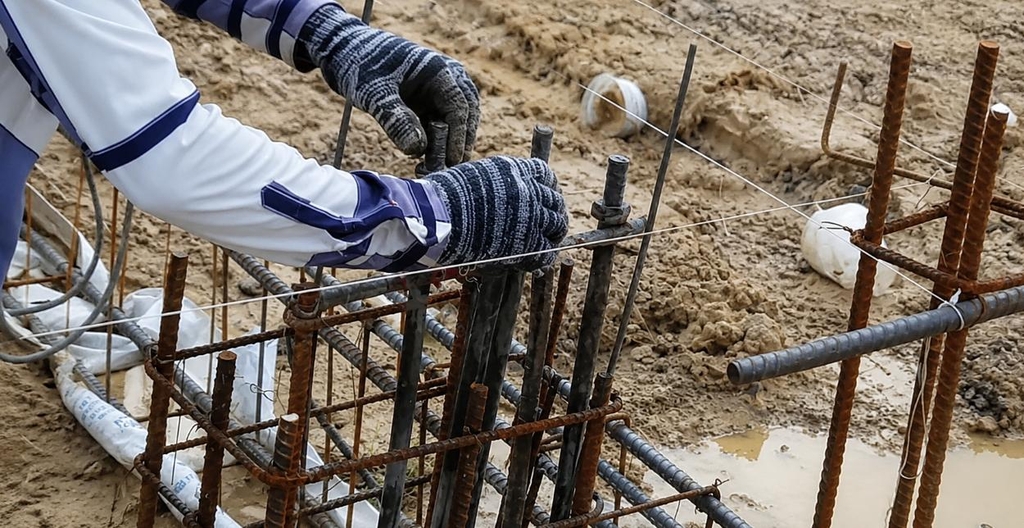

Biện pháp thi công bu lông neo chân cột

Quá trình thi công lắp đặt bu lông neo chân cột được chia thành 8 bước cơ bản và được chia thành 2 giai đoạn:

Trước khi lắp cột thép

• Xác định vị trí móng và lắp coppha: Cần xác định tim cột và khoảng cách giữa các bu lông neo; sử dụng sắt D8 hoặc D10 để giữ cố định chân bu lông neo nhằm ngăn không cho bu lông bị dịch chuyển trong quá trình thi công bê tông chân móng. Có thể giữ chân bu lông neo vào sắt chủ của dầm móng hoặc sắt chủ chân cột.
• Kết nối bu lông neo với bản mã: Bản mã được lắp đặt sao cho phần tiếp xúc với chân cột nằm trên cùng một mặt phẳng và đều nhau. Cần đảm bảo tính đồng bộ và khả năng truyền lực từ cột xuống hệ thống móng của nhà xưởng.
• Kiểm tra và cố định hệ bu lông bằng đai ốc: Vặn đai ốc để cố định bản mã với bu lông neo; sau đó tiến hành bọc lại phần ren để bảo vệ.
• Tiến hành đổ bê tông vào đáy móng: Sau khi đã bọc bảo vệ phần ren; chúng ta sẽ tiến hành đổ bê tông cho đáy móng. Trước khi đổ bê tông, cần kiểm tra lại tọa độ bằng máy kinh vĩ và đảm bảo độ ổn định của từng cụm bu lông.

• Tháo coppha móng: Khi bê tông đã khô, tiến hành tháo coppha ra và chuyển sang lắp đặt cột thép. Đồng thời tháo bỏ tất cả các đai ốc đã vặn vào bu lông và bản mã thép.

Sau khi lắp cột thép

• Lắp đặt cột vào phần móng: Sử dụng cần trục để di chuyển cột thép cho phù hợp với các bu lông.
• Kiểm tra và siết chặt các đai ốc: Khi cột thép đã được đặt đúng vị trí, chúng ta tiến hành lấy đai ốc và siết chặt tất cả; cố định cột thép với phần móng.
• Lắp coppha và đổ bê tông cổ móng: Ngay khi cột thép được lắp vào các móng trụ, chúng ta tiếp tục đóng coppha xung quanh chân cột; sau đó đổ bê tông để bảo vệ liên kết bu lông bên trong. Khi bê tông đã khô, tháo coppha và hoàn tất quá trình thi công móng cột.

Để đảm bảo chất lượng và an toàn, cũng như các tiêu chuẩn kỹ thuật cho bulong neo chân cột, việc chọn nơi mua hàng là rất quan trọng. Tại Bulong Thanh Hải, chúng tôi cam kết cung cấp các bu lông móng chân cột với độ bền cao và đạt tiêu chuẩn chất lượng theo quy định của Bộ Xây dựng. Hãy liên hệ với Bulong Thanh Hải 0918 079 227 ngay hôm nay để nhận tư vấn chi tiết.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cấu tạo, tiêu chuẩn cũng như cách tính toán bulong neo chân cột đúng kỹ thuật. Bên cạnh việc tính toán chính xác, quá trình thi công và lắp đặt bu lông neo cũng cần được thực hiện đúng tiêu chuẩn để đảm bảo độ an toàn và độ bền cho công trình. Nếu cần tư vấn chi tiết hơn về lựa chọn và thi công bu lông neo phù hợp, bạn có thể liên hệ với Bulong Thanh Hải để được hỗ trợ nhanh chóng và chính xác.
