Tiêu chuẩn bulong neo bạn cần biết trước khi thi công

Bu lông neo là một trong những thành phần thiết yếu trong lĩnh vực xây dựng, đặc biệt trong việc kết nối các phần cấu trúc lại với nhau. Với vai trò quan trọng đó, chất lượng và tiêu chuẩn bulong neo luôn được ưu tiên hàng đầu. Trong bài viết này, hãy cùng Bulong Thanh Hải khám phá những tiêu chuẩn này.

Một số tiêu chuẩn bulong neo phổ biến

Tiêu chuẩn nguyên liệu gia công

Nguyên liệu chế tạo bulong neo có vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng của sản phẩm. Do đó, việc lựa chọn nguyên liệu (mác thép) cho sản xuất cần được ưu tiên hàng đầu. Đối với nguyên liệu thép, việc lựa chọn mác thép phù hợp và nguồn gốc của mác thép cũng rất quan trọng.

Dưới đây là bảng mác thép thường dùng để gia công bu lông neo:

👉  Tiêu chuẩn bulong gồm những loại nào? Cách chọn bulong phù hợp

Tiêu chuẩn áp dụng để gia công

Cường độ của bu lông neo được sản xuất và kiểm tra dựa theo tiêu chuẩn TCVN 1916 – 1995 (có tham khảo ISO 898 - 1). Quy cách của bu lông neo sẽ được thực hiện dựa trên sự xác nhận từ đơn vị đã đặt hàng. Hiện tại, các sản phẩm thường được tham chiếu theo các tiêu chuẩn GB, JIS hoặc ASTM.

Dưới đây là bảng tiêu chuẩn chế tạo một số loại bulong neo phổ biến:

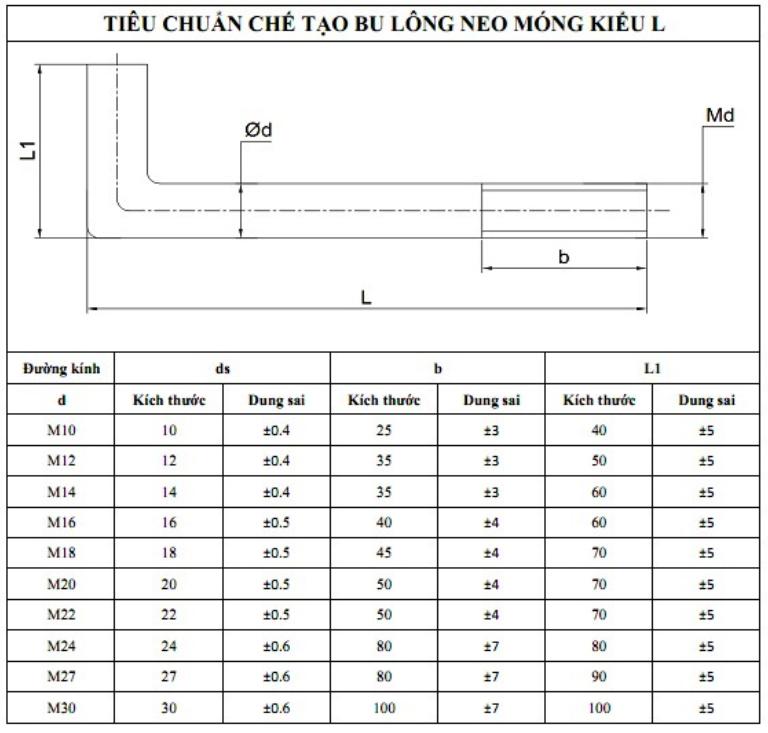

Tiêu chuẩn gia công bulong neo chữ L

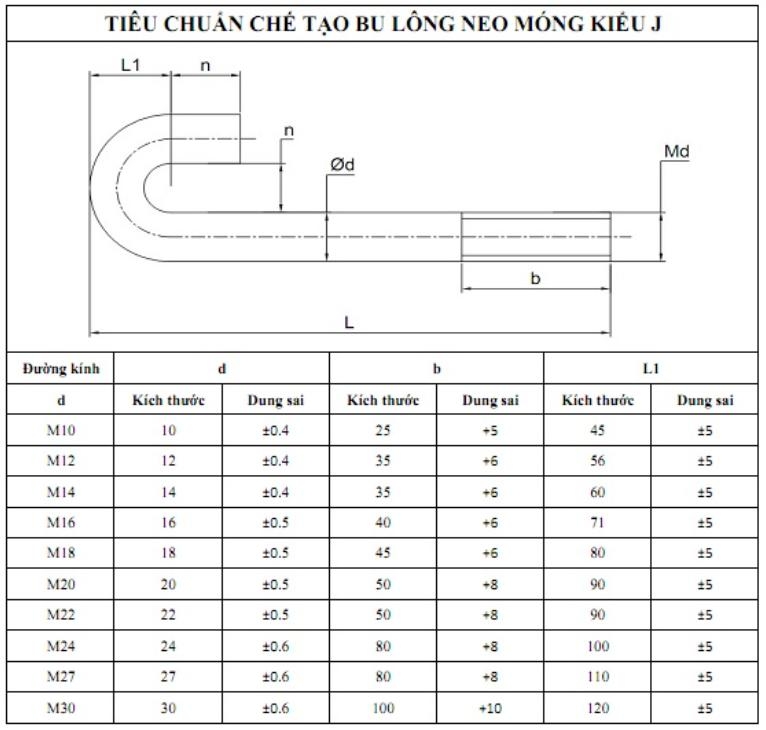

Tiêu chuẩn gia công bulong neo chữ J

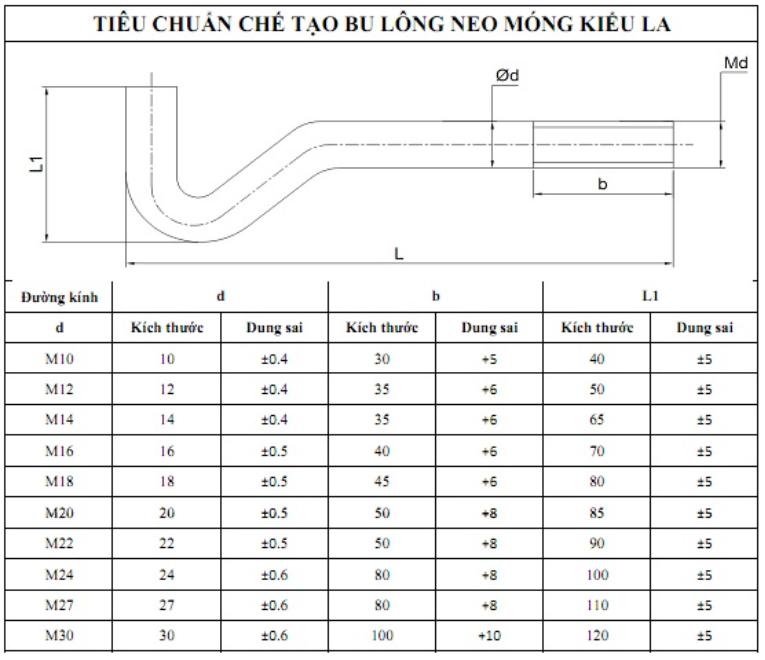

Tiêu chuẩn gia công bulong neo chữ LA

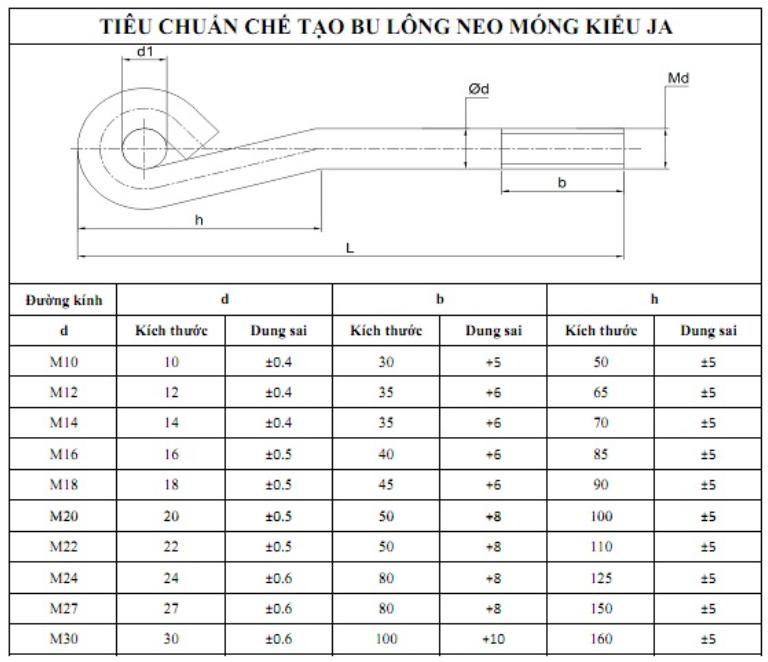

Tiêu chuẩn gia công bulong neo chữ JA

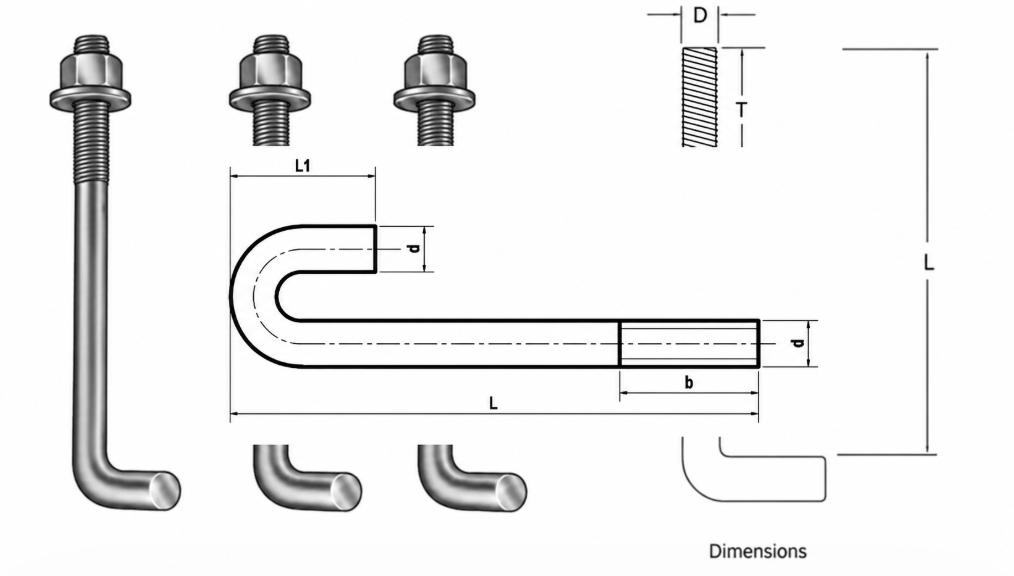

Tiêu chuẩn quy trình sản xuất

Tiêu chuẩn quy trình sản xuất bulong neo thường được áp dụng nhằm đảm bảo sản phẩm có độ chính xác cao, khả năng chịu lực tốt và đáp ứng yêu cầu kỹ thuật trong xây dựng, kết cấu thép và công nghiệp.

Quy trình sản xuất bulong neo đạt chuẩn bao gồm các công đoạn như lựa chọn vật liệu thép, gia công tạo hình, cán ren, nhiệt luyện, xử lý bề mặt chống ăn mòn và kiểm định chất lượng theo các tiêu chuẩn TCVN, ASTM, DIN, JIS hoặc ISO.

Tiêu chuẩn quy trình lắp đặt

Quá trình lắp đặt bu lông neo rất quan trọng. Việc thực hiện các bước lắp đặt, kiểm tra và nghiệm thu sẽ giúp hạn chế những sai lầm không mong muốn, từ đó bảo đảm chất lượng và độ bền của sản phẩm.

Các tiêu chuẩn để lắp đặt bu lông neo sẽ được căn cứ theo các tiêu chuẩn thí nghiệm bu lông TCXDVN 170:2007 và TCVN 1919 - 1995. Dưới đây là những bước lắp đặt bu lông móng mà bạn có thể tham khảo:

• Đầu tiên, cần khảo sát để xác định chính xác vị trí và tọa độ của bu lông neo: cao độ và vị trí (theo phương dọc và phương ngang).
• Tiếp theo, cố định bu lông neo vào khung, nên áp dụng phương pháp cố định bằng cùm hoặc bản mã, hạn chế việc sử dụng hàn để định vị (theo quy định của AISI Mỹ).
• Cuối cùng, phải nghiệm thu vị trí và thực hiện đổ bê tông, đảm bảo mác bê tông phù hợp với thiết kế.

👉 Kích thước bulong: Bảng tra tiêu chuẩn đầy đủ, chi tiết nhất

Tiêu chuẩn nghiệm thu lắp đặt

Các tiêu chuẩn cho việc nghiệm thu bu lông neo sẽ được thực hiện theo tiêu chuẩn TCVN 1919 - 1995 và TCXDVN 170:2007.

Lưu ý trong quá trình nghiệm thu lắp đặt bu lông neo:

• Cần tuân thủ các chỉ dẫn và quy định của nhà sản xuất để lắp đặt bu lông neo đúng theo bản vẽ thiết kế và chính xác.
• Cao độ cũng như vị trí lắp đặt liên kết với móng cần được thực hiện một cách chính xác.
• Bu lông neo phải được siết theo tiêu chuẩn TCVN 1916, thường chọn lực siết khoảng 60% giới hạn bền. Khi sử dụng cờ lê, cánh tay đòn cần dài từ 1 - 1.5m để siết chặt.

Các tiêu chuẩn quốc tế cho việc thiết kế bu lông neo

Hiện nay, có nhiều tiêu chuẩn quốc tế liên quan đến thiết kế bu lông neo. Dưới đây là một số tiêu chuẩn quan trọng cần chú ý:

Tiêu chuẩn DIN

Đây là tiêu chuẩn của Đức, viết tắt từ "Deutsches Institut für Normung e.V.", thường được dùng trong ngành cơ khí. Tiêu chuẩn này nhằm đảm bảo các yếu tố như độ khớp nối, độ bền và chất lượng sản phẩm cho các phụ kiện cơ khí.

Tiêu chuẩn ISO

Đây là tiêu chuẩn quốc tế do Tổ chức Tiêu chuẩn hóa Quốc tế (International Organization for Standardization) ban hành, bao gồm cả bu lông neo. Các tiêu chuẩn ISO đảm bảo sản phẩm có tính đồng nhất và chất lượng toàn cầu.

Tiêu chuẩn này đề ra yêu cầu về chất lượng và tính chất cơ học của bu lông, bao gồm cả độ cứng, độ dẻo, độ bền kéo và độ giãn dài. Việc tuân thủ tiêu chuẩn này đảm bảo bu lông đáp ứng các yêu cầu về cơ học của công trình.

Tiêu chuẩn JIS

JIS (Japanese Industrial Standards) là tiêu chuẩn công nghiệp của Nhật Bản, áp dụng cho sản phẩm trong lĩnh vực công nghiệp và xây dựng. Tiêu chuẩn này đưa ra các quy định chung liên quan đến kích thước, thành phần hóa học, khối lượng, áp lực, nhiệt độ, giúp các doanh nghiệp sản xuất tạo ra sản phẩm đồng nhất.

Tiêu chuẩn ANSI

Đây là tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Mỹ (American National Standards Institute), áp dụng cho sản phẩm trong ngành công nghiệp và xây dựng. Các bu lông neo đạt tiêu chuẩn ANSI đảm bảo độ chính xác và độ bền cao.

Tiêu chuẩn GB

Tiêu chuẩn GB (Guobiao) được phát hành bởi cơ quan tiêu chuẩn hóa Trung Quốc. Các sản phẩm muốn được xuất khẩu sang thị trường Trung Quốc phải tuân thủ tiêu chuẩn này.

Tiêu chuẩn quy định các tiêu chuẩn về mác thép trong giới hạn để sản xuất các sản phẩm kim khí phổ biến.

Cách lựa chọn bulong neo đạt tiêu chuẩn

Để tìm chọn bulong neo phù hợp, bạn cần xác định rõ ràng như sau:

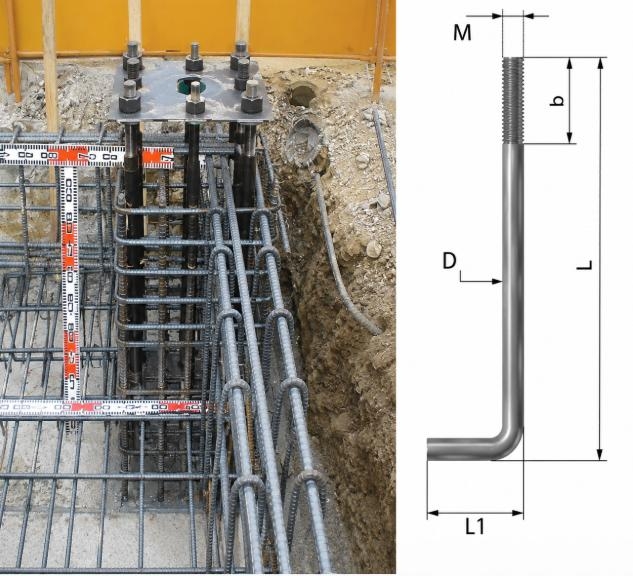

Xác định hình dạng và kích thước:

• Đối với nhà xưởng và công trình dân dụng nhẹ, thường sử dụng bulong hình chữ L hoặc J với đường kính từ M16 đến M24.
• Đối với kết cấu thép nặng và cầu trục, ưu tiên sử dụng bulong chống xoay hoặc bulong hình chữ I, V với kích thước lớn từ M27 đến M36 trở lên.
• Độ sâu chôn và chiều dài ren cũng cần được tính toán kỹ càng theo bản vẽ thiết kế để đảm bảo lực bám vào bê tông đúng tiêu chuẩn.

Lựa chọn cấp bền tương ứng với tải trọng:

Cấp bền thể hiện khả năng chịu lực kéo và lực cắt của bulong. Các loại cấp bền phổ biến bao gồm:

• Cấp bền thông thường (4.6, 5.6) phù hợp cho công trình phụ và nhà xưởng nhỏ, chịu tải nhẹ.
• Cấp bền cao (6.6, 8.8, 10.9) là yêu cầu bắt buộc cho các công trình kết cấu thép chịu lực lớn, tòa nhà cao hoặc những tải trọng động (cầu đường, cần trục).

Chọn vật liệu tùy thuộc vào môi trường làm việc:

• Trong môi trường trong nhà và khô ráo, sử dụng thép carbon thông thường (như CT3, SS400, C45) là đủ, có thể mạ kẽm điện phân.
• Trong môi trường ngoài trời và ẩm ướt, nên áp dụng phương pháp mạ kẽm nhúng nóng để chống gỉ sét.
• Còn trong môi trường hóa chất hoặc biển, phải sử dụng thép không gỉ Inox 304 hoặc Inox 316 để đảm bảo chống ăn mòn.

Kiểm tra các tiêu chuẩn sản xuất:

Tại Việt Nam, bulong neo cần tuân thủ các tiêu chuẩn xây dựng và hệ số an toàn.

• Phương pháp sản xuất thường tham khảo theo tiêu chuẩn bulong neo TCVN 1916:1995.
• Thiết kế nền móng bê tông cốt thép chịu tải cần tuân thủ nghiêm ngặt TCVN 5574.

👉 Bulong neo là gì? Phân loại và ứng dụng chi tiết trong xây dựng

Bulong Thanh Hải - Địa chỉ cung cấp bulong neo uy tín

Để lựa chọn được nhà cung cấp uy tín, đảm bảo tiêu chuẩn kỹ thuật và giá thành hợp lý, khách hàng có thể tin tưởng lựa chọn Bulong Thanh Hải. Đây là đơn vị chuyên cung cấp các sản phẩm bu lông, ốc vít, ty ren, đai ốc, long đền và nhiều vật tư cơ khí chất lượng cao phục vụ cho ngành xây dựng, kết cấu thép và công nghiệp.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư liên kết, Thanh Hải tự hào cung cấp những sản phẩm chất lượng hàng đầu nhờ vào đội ngũ nhân viên có tay nghề cao, cùng mức giá cạnh tranh và ngày càng được nhiều khách hàng tin tưởng lựa chọn.

Không chỉ hứa hẹn về chất lượng mà còn cung cấp giá cả hấp dẫn, cùng với dịch vụ giao hàng nhanh chóng, đúng số lượng và chủng loại. Hãy gọi ngay đến số 0918 079 227 để được nhân viên tư vấn và nhận báo giá chi tiết!

Hy vọng rằng các thông tin mà Bulong Thanh Hải đã cung cấp sẽ giúp bạn hiểu rõ hơn về tiêu chuẩn bulong neo và có những quyết định phù hợp với nhu cầu của mình. Nếu cần thêm thông tin, xin vui lòng liên hệ với Bulong Thanh Hải để được tư vấn và nhận báo giá chi tiết về bu lông móng.
