Bulong cho hệ thống BIPV là gì? Phân loại và tiêu chí lựa chọn

Bulong cho hệ thống BIPV giúp cố định các tấm pin mặt trời tích hợp vào mái, mặt dựng và những bộ phận khác của công trình kiến trúc. Do phải đáp ứng yêu cầu về độ bền, khả năng chịu lực và chống ăn mòn, việc lựa chọn bulong cần dựa trên đặc điểm kết cấu cũng như điều kiện lắp đặt. Vậy bulong cho hệ thống BIPV là gì, gồm những loại nào và cần lưu ý gì khi lựa chọn? Cùng Bulong Thanh Hải tìm hiểu chi tiết trong bài viết dưới đây.

Bulong cho hệ thống BIPV là gì?

Bulong cho hệ thống BIPV (điện mặt trời tích hợp vào kiến trúc) là phụ kiện liên kết dùng để cố định và lắp ghép các tấm pin mặt trời vào khung kết cấu công trình.

Những tấm pin này có thể được tích hợp vào mái lợp, vách kính hoặc mặt dựng, vì vậy bu lông cần có vật liệu và khả năng chống ăn mòn phù hợp với điều kiện lắp đặt.

Xem thêm: Bulong cho hệ thống carport solar: Phân loại và ứng dụng

Các loại bulong thường dùng cho hệ thống BIPV

Tùy vào vị trí lắp đặt, loại khung kết cấu và yêu cầu chịu lực, hệ thống BIPV có thể sử dụng nhiều loại bulong khác nhau. Một số loại phổ biến gồm:

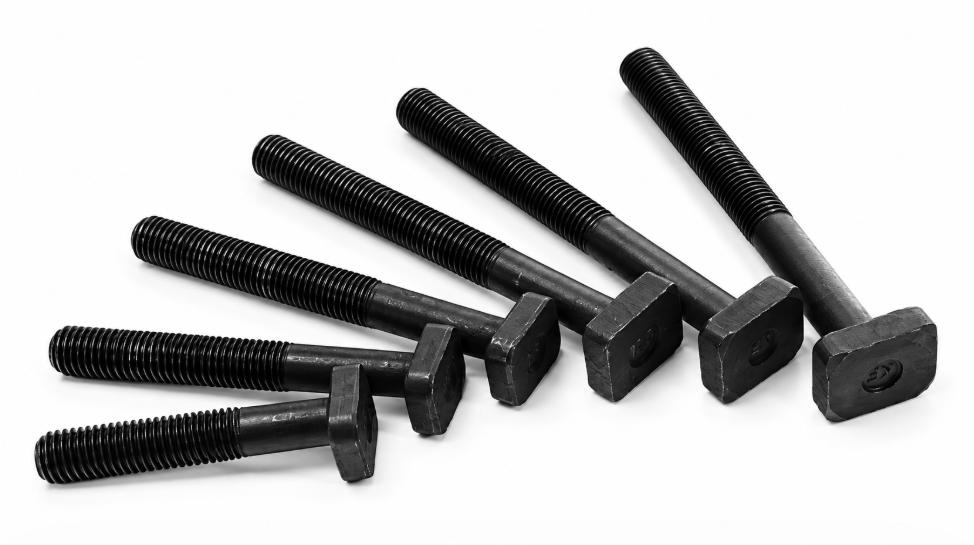

Bu lông chữ T

Bu lông chữ T thường được sử dụng để liên kết thanh rail nhôm với khung đỡ tấm pin. Phần đầu chữ T có thể đưa vào rãnh rail và xoay để cố định, phù hợp với các mối nối cần thao tác lắp đặt nhanh chóng.

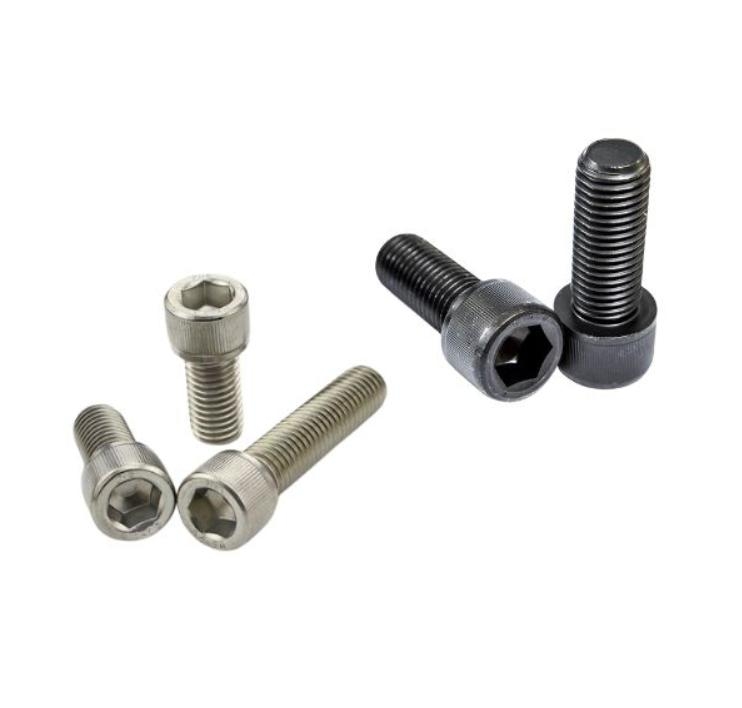

Bu lông lục giác ngoài/lục giác chìm

Hai loại bu lông này được dùng để liên kết các bộ phận của khung đỡ, thanh nhôm, giá cố định và phụ kiện BIPV.

Bu lông lục giác ngoài phù hợp với các mối ghép thông dụng, trong khi bulong lục giác chìm thường được lựa chọn khi cần bề mặt lắp đặt gọn hoặc hạn chế phần đầu bu lông nhô ra.

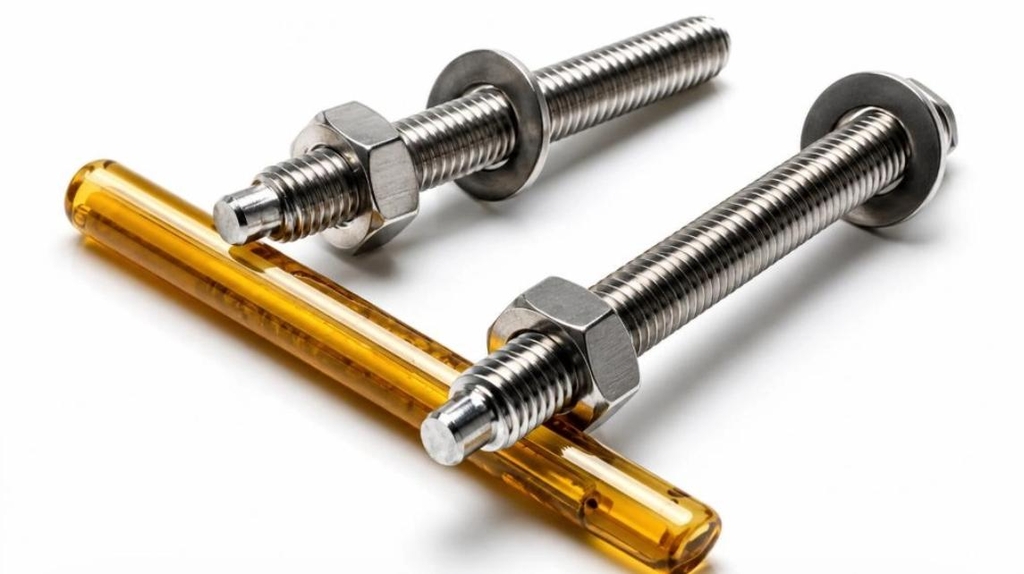

Bu lông nở / Bu lông hóa chất

Bu lông nở và bu lông hóa chất được sử dụng để neo chân đế, giá đỡ hoặc khung kết cấu vào nền bê tông. Bu lông nở tạo liên kết nhờ cơ chế giãn nở trong lỗ khoan, còn bu lông hóa chất sử dụng keo chuyên dụng để cố định ty ren. Việc lựa chọn cần căn cứ vào tải trọng, vật liệu nền và yêu cầu kỹ thuật của công trình.

Vật liệu Inox 304 và Inox 316

Inox 304 và inox 316 thường được lựa chọn cho hệ thống BIPV nhờ khả năng chống ăn mòn và phù hợp với môi trường ngoài trời. Inox 316 có khả năng chống ăn mòn tốt hơn trong môi trường có độ ẩm cao hoặc gần biển, nhưng cần lựa chọn theo điều kiện thực tế và yêu cầu thiết kế.

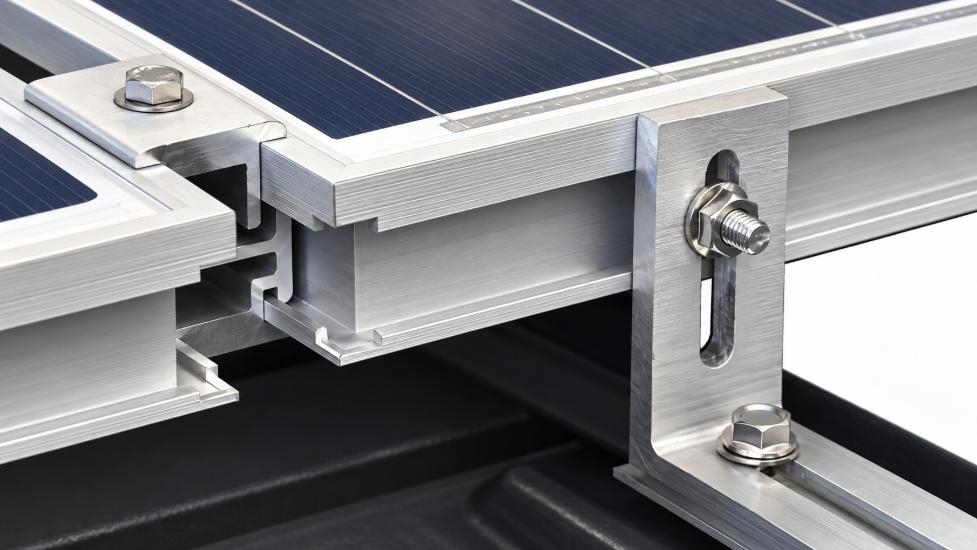

Ứng dụng của bulong chất lượng cho hệ thống BIPV

Các ứng dụng của bulong chất lượng cho hệ thống BIPV chính:

• Cố định tấm pin vào khung kết cấu: Giúp các tấm pin được lắp đặt chắc chắn trên mái, mặt dựng hoặc các vị trí tích hợp vào công trình.
• Liên kết khung đỡ và thanh rail: Kết nối các thanh rail, khung nhôm hoặc thép, tạo hệ thống giá đỡ ổn định cho tấm pin.
• Liên kết khung với kết cấu công trình: Sử dụng bulong neo, bulong nở hoặc giải pháp liên kết phù hợp để cố định hệ thống BIPV vào bê tông, thép hoặc các kết cấu chịu lực.
• Cố định các phụ kiện lắp đặt: Kết hợp với kẹp biên, kẹp giữa, giá đỡ và các phụ kiện chuyên dụng để hoàn thiện hệ thống.
• Chịu tác động từ môi trường: Bulong có vật liệu và lớp bảo vệ phù hợp giúp các mối liên kết duy trì độ ổn định khi tiếp xúc với mưa, độ ẩm, gió và điều kiện ngoài trời.
• Hỗ trợ bảo trì, tháo lắp: Các mối liên kết bằng bulong thuận tiện cho việc kiểm tra, điều chỉnh hoặc thay thế tấm pin và phụ kiện khi cần.

Tham khảo thêm: Bulong cho trang trại điện mặt trời: Phân loại, tiêu chí lựa chọn

Các vị trí ứng dụng bulong hệ thống BIPV

Bulong và các liên kết cơ khí trong hệ thống BIPV được sử dụng tại nhiều vị trí của công trình, từ mặt dựng, mái kính đến các kết cấu che nắng và hạ tầng ngoài trời. Cụ thể:

• Mặt dựng và tường kính: Dùng để liên kết các module BIPV với khung nhôm hoặc thép của mặt tiền. Bulong cần có khả năng chống ăn mòn và đáp ứng yêu cầu chịu tải của kết cấu, đồng thời phù hợp với giải pháp chống thấm của công trình.
• Mái che, giếng trời và mái kính: Cố định các tấm BIPV dạng kính hoặc bán trong suốt vào hệ khung mái, giúp truyền tải trọng của tấm pin và tác động từ môi trường xuống kết cấu chịu lực.
• Lam chắn nắng và mái hiên: Sử dụng bulong cùng các phụ kiện liên kết để cố định các cấu kiện nhôm hoặc thép tích hợp pin mặt trời, vừa tạo bóng mát vừa tận dụng diện tích để phát điện.
• Ban công và lan can kính: Bulong được sử dụng để liên kết các tấm BIPV với khung lan can hoặc kết cấu đỡ, yêu cầu phù hợp với tải trọng và tiêu chuẩn an toàn của công trình.
• Hạ tầng công cộng: Ứng dụng trong khung đỡ BIPV tại nhà chờ xe buýt, mái che sân vận động, trạm sạc và các công trình ngoài trời, giúp cố định module và duy trì sự ổn định của hệ thống.

Tiêu chí lựa chọn bulong cho hệ thống BIPV

Việc lựa chọn bulong cho hệ thống BIPV cần dựa trên đặc điểm kết cấu, vị trí lắp đặt và điều kiện môi trường. Một số tiêu chí quan trọng cần lưu ý gồm:

• Vật liệu: Ưu tiên inox 304 hoặc inox 316 cho các vị trí ngoài trời để tăng khả năng chống ăn mòn. Inox 316 có thể được cân nhắc ở môi trường ẩm hoặc gần biển.
• Khả năng chịu lực: Chọn bulong có cấp bền và khả năng chịu kéo, chịu cắt phù hợp với tải trọng của tấm pin, khung đỡ và tác động của gió theo thiết kế.
• Kích thước và quy cách: Đường kính, chiều dài, bước ren và kiểu đầu bulong cần tương thích với khung, thanh rail, kẹp pin và các phụ kiện liên kết.
• Khả năng chống ăn mòn: Với công trình ngoài trời, cần xem xét vật liệu và phương pháp xử lý bề mặt để hạn chế gỉ sét do mưa, độ ẩm và các tác động môi trường.
• Tiêu chuẩn kỹ thuật: Nên lựa chọn sản phẩm có thông số rõ ràng về vật liệu, cấp bền, kích thước và tiêu chuẩn sản xuất, đáp ứng yêu cầu kỹ thuật của công trình.
• Tính tương thích vật liệu: Khi bulong kết nối với nhôm, thép hoặc các vật liệu khác, cần xem xét khả năng tương thích để hạn chế nguy cơ ăn mòn điện hóa tại mối ghép.

Mua bulong cho hệ thống BIPV ở đâu?

Bulong Thanh Hải là đơn vị cung cấp các loại bulong và phụ kiện liên kết, đáp ứng nhu cầu sử dụng trong nhiều hạng mục xây dựng, cơ khí và kết cấu công trình.

Bulong Thanh Hải cung cấp các loại bulong và phụ kiện liên kết với nhiều kích thước, vật liệu và quy cách khác nhau, phù hợp cho nhiều hạng mục kết cấu và lắp đặt hệ thống điện mặt trời. Sản phẩm đa dạng về chủng loại, kích thước và vật liệu, phù hợp với từng yêu cầu lắp đặt cụ thể.

Nếu đang tìm bulong cho hệ thống BIPV với nhiều quy cách khác nhau, bạn có thể tham khảo sản phẩm tại Bulong Thanh Hải để được tư vấn loại bulong phù hợp với yêu cầu của từng công trình. Liên hệ 0918.079.227 để được tư vấn chi tiết và nhanh chóng!

Bulong cho hệ thống BIPV đóng vai trò quan trọng trong việc liên kết tấm pin, khung đỡ và các bộ phận của công trình. Hy vọng bài viết giúp bạn lựa chọn được bulong phù hợp cho hệ thống BIPV, đảm bảo yêu cầu về độ bền, khả năng chịu lực và chống ăn mòn trong quá trình sử dụng.
