Bu Lông Neo Chân Cột - Cấu Tạo, Tiêu Chuẩn và Ứng Dụng Chuyên Sâu

Bu lông neo chân cột là chi tiết quan trọng dùng để liên kết giữa cột trụ và móng nền bê tông trong các công trình xây dựng, nhất là nhà thép tiền chế, cầu đường, trạm điện, và trụ đèn chiếu sáng. Dù có kết cấu đơn giản, nhưng đây là chi tiết yêu cầu kỹ thuật cao, phải đảm bảo khả năng chịu lực, độ ổn định và độ chính xác tuyệt đối.

1. Khái niệm bu lông neo chân cột là gì?

Bu lông neo chân cột (hay còn gọi là anchor bolt chân cột) là loại bu lông đặc biệt có nhiệm vụ gắn kết phần chân cột của kết cấu thép với nền móng bằng bê tông cốt thép. Bu lông neo này thường được gắn sẵn vào móng trước khi đổ bê tông và đóng vai trò then chốt trong việc chịu tải trọng đứng và ngang từ cột thép truyền xuống nền móng.

Tùy vào loại cột (tròn, vuông, chữ H, chữ I), kiểu liên kết (chân đế có bản mã hay không), tải trọng và điều kiện môi trường mà bu lông neo chân cột được thiết kế với hình dáng, kích thước và vật liệu khác nhau.

2. Cấu tạo chi tiết của bu lông neo chân cột

Một bộ bu lông neo chân cột tiêu chuẩn thường gồm các phần:

• Thân bu lông: Được tiện ren ở một hoặc hai đầu, làm từ thép tròn đặc, có thể thẳng, bẻ L hoặc J.
• Đầu neo: Gập L, uốn J, hoặc gắn bản đệm/thanh neo (anchor plate) để tăng khả năng chống tuột khỏi bê tông.
• Đai ốc và vòng đệm: Gồm 1–2 đai ốc kết hợp với long đền phẳng hoặc vênh để siết chặt chân đế.
• Bản mã: Là tấm thép đế hàn sẵn vào chân cột thép, đục lỗ để lắp với bu lông neo.

Hình dạng phổ biến:

• Bu lông neo dạng chữ L (L-shape anchor bolt)
• Bu lông neo dạng J (J-shape anchor bolt)
• Bu lông neo có bản neo đáy (plate anchor bolt)
• Bu lông neo thẳng đôi khi kết hợp ke chống xoay

3. Tiêu chuẩn kỹ thuật cho bu lông neo chân cột

Bu lông neo chân cột cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật sau:

• ISO 898-1: Quy định cấp độ bền kéo (tensile strength) như 4.6, 5.6, 8.8, 10.9...
• ASTM A307, A325, A490: Dành cho bu lông kết cấu dùng trong công trình ở thị trường Mỹ.
• TCVN 1916:1995: Tiêu chuẩn Việt Nam cho bu lông – đai ốc ren hệ mét.
• ISO 4014, ISO 4032, ISO 4033: Về kích thước ren, đai ốc và hình học bulong.

Yêu cầu kỹ thuật cơ bản:

• Độ chính xác ren đạt chuẩn hệ mét (M16, M20, M24, M27...)
• Chiều dài từ 300mm đến hơn 3000mm tùy móng và thiết kế chân cột
• Vật liệu: thép CT3, C45, thép hợp kim SCM, hoặc thép mạ kẽm nhúng nóng
• Xử lý bề mặt: thô đen, mạ điện, mạ kẽm nhúng nóng, mạ kẽm lạnh
• Kiểm tra cơ lý: độ bền kéo tối thiểu, giới hạn chảy, độ giãn dài...

4. Ứng dụng bu lông neo chân cột trong thực tế

Bu lông neo chân cột được sử dụng phổ biến trong các ngành công trình kết cấu và hạ tầng:

4.1. Nhà thép tiền chế

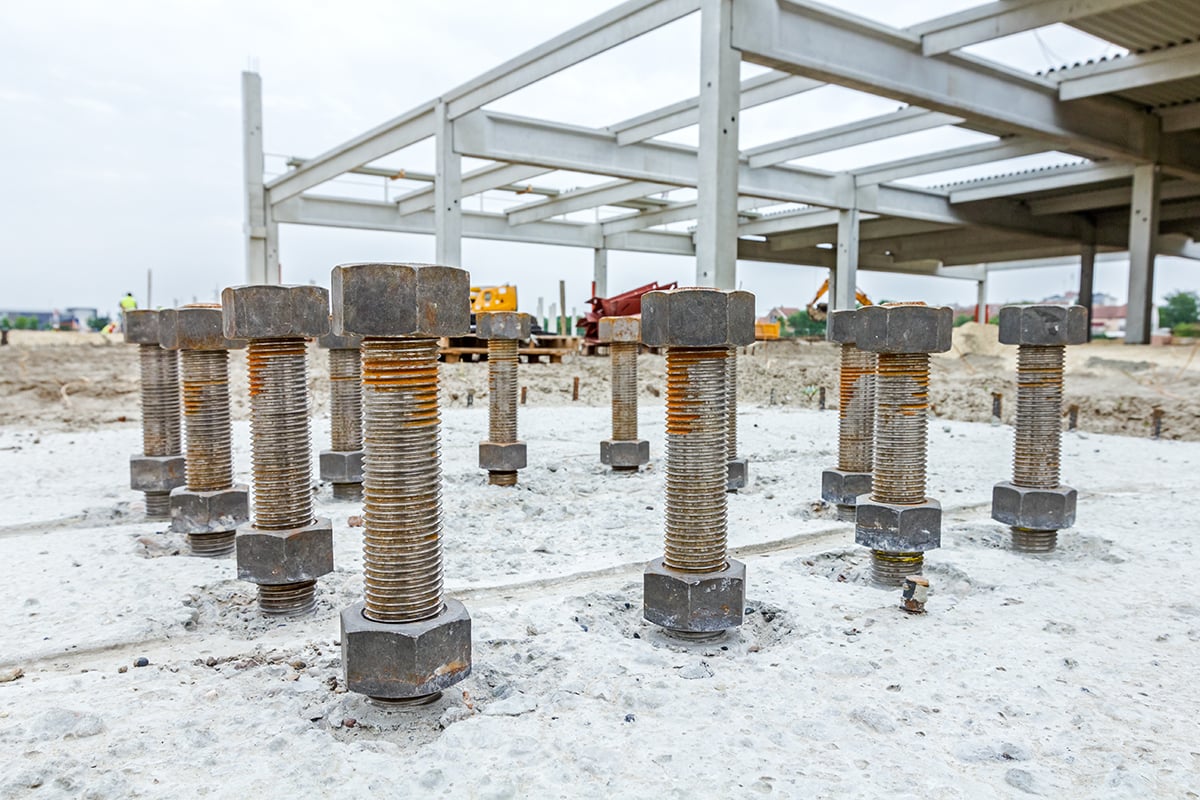

Trong các công trình nhà xưởng, nhà kho, nhà thép tiền chế, bu lông neo chân cột được lắp đặt trước trong nền móng, dùng để liên kết chân cột thép với bản mã chân cột. Đây là loại ứng dụng phổ biến nhất hiện nay.

4.2. Công trình cầu đường

Bu lông neo dùng để gắn trụ lan can, trụ bảng biển báo, trụ chống va… vào móng bê tông cầu đường. Trong môi trường ngoài trời, thường dùng bu lông mạ kẽm nhúng nóng để chống ăn mòn.

4.3. Trạm biến áp, cột điện, cột đèn

Bu lông neo chân cột trong các trạm điện cần đáp ứng cao về độ chính xác và độ bền cơ học, vì liên quan đến an toàn điện và tính ổn định lâu dài. Tương tự với cột đèn cao áp và hệ thống cột thép viễn thông.

4.4. Kết cấu bê tông dự ứng lực

Bu lông neo cũng được dùng trong công trình sử dụng bê tông dự ứng lực để cố định các khối kết cấu vào vị trí chính xác trên nền móng.

5. Phân loại bu lông neo chân cột theo hình dáng và vật liệu

Dưới đây là các dạng bu lông neo phổ biến:

5.1. Phân loại theo hình dáng

• Bu lông neo chữ L: Đơn giản, dễ gia công, dùng phổ biến
• Bu lông neo chữ J: Tăng khả năng chống kéo trượt, phù hợp với tải trọng lớn
• Bu lông neo thẳng có bản đế: Gắn thêm bản thép tại chân giúp tăng ma sát và khả năng giữ

5.2. Phân loại theo cấp bền

• Mức bền thường: 4.6, 5.6 (cho công trình nhẹ)
• Mức bền cao: 8.8, 10.9 (cho nhà cao tầng, cầu trục, kết cấu chịu lực lớn)

5.3. Phân loại theo xử lý bề mặt

• Thô đen (chưa xử lý)
• Mạ kẽm điện phân
• Mạ kẽm nhúng nóng (phổ biến nhất với công trình ngoài trời)

6. Lưu ý khi lắp đặt bu lông neo chân cột

• Phải định vị chính xác trước khi đổ bê tông móng
• Dùng khung định vị hoặc bản mã giả để giữ bu lông không xê dịch
• Không để bu lông lệch trục, lệch tim hoặc cao thấp quá giới hạn cho phép
• Kiểm tra cao độ và độ vuông góc sau khi đổ bê tông

7. Năng lực cung ứng bu lông neo chân cột tại Bulong Thanh Hải

Công ty TNHH Bulong Thanh Hải là đơn vị chuyên cung cấp bu lông neo chân cột theo yêu cầu bản vẽ hoặc tiêu chuẩn xây dựng, đảm bảo độ chính xác tuyệt đối.

7.1. Vật tư và thiết bị hiện đại

• Máy tiện ren CNC
• Máy uốn bu lông chữ L, J tự động
• Hệ thống lò mạ kẽm nhúng nóng đạt chuẩn ASTM A153

7.2. Hỗ trợ kỹ thuật và bản vẽ

• Nhận bản vẽ thiết kế hoặc bản vẽ tay, dựng mẫu 3D
• Giao hàng tận nơi trên toàn quốc
• Cung cấp CO, CQ, kết quả test mẫu nếu yêu cầu

7.3. Một số mã sản phẩm phổ biến

• Bu lông neo M24 x 1000 mm – Cấp bền 8.8 – Mạ kẽm nhúng nóng
• Bu lông chân cột M20 x 800 mm – Gập L – Thép C45
• Bu lông J M27 x 1200 mm – Mạ điện

Bu lông neo chân cột không chỉ là chi tiết phụ kiện mà là một thành phần kết cấu quan trọng đảm bảo sự an toàn, ổn định và độ chính xác cho toàn bộ công trình. Việc lựa chọn đúng chủng loại, cấp bền, xử lý bề mặt và nhà cung cấp uy tín là yếu tố then chốt để công trình đạt hiệu quả lâu dài.

Bulong Thanh Hải cam kết cung cấp sản phẩm chất lượng, đúng tiêu chuẩn, đúng tiến độ và tư vấn kỹ thuật chuyên sâu cho từng công trình cụ thể.
